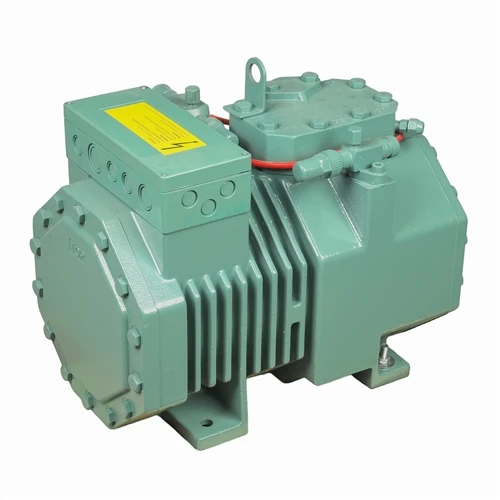

Förhindrar skador på återflöde av vätska i industriella kylkompressorcylindrar
Aug 10, 2026
Förstå och förebygga skador på återflöde av flytande vätska i industriella kylkompressorcylindrar
I industriella kylapplikationer-som kyllagringsanläggningar, livsmedelsbearbetningsanläggningar och kemiska kylsystem-förblir flytande återflöde ett av de primära mekaniska hoten mot kolvkompressorer och semi-hermetiska kylkompressorer. Vätskeflödet uppstår när oförångat flytande köldmedium kommer in i kompressorns sugport under drift. Eftersom vätskor är inkompressibla leder detta fenomen till allvarlig mekanisk påfrestning, fysisk skada på cylinderkomponenter och för tidigt systemfel.
Innan ett katastrofalt cylinderfel inträffar observerar fältingenjörer och underhållsteam ofta distinkta driftvarningar:
Frostansamling
Kraftig frost bildas längs sugledningen som sträcker sig direkt till kompressorhuset.
Onormalt cylinderknackande ljud
Metalliska klickande eller knackande ljud som har sitt ursprung inuti cylinderhuvudet på grund av att vätskan slocknar under kompressionsslaget.
Skummande Oljesiktglas
Snabb oljesyn-glasskumning orsakad av flytande köldmedium som späder ut vevhusets oljetråg under start eller lastbyten.
Den hydrostatiska inverkan på cylindermekanik
Under normal drift är en industriell kylkompressor konstruerad strikt för ångkompression. När flytande köldmedium kommer in i cylinderkammaren, ökar trycket exponentiellt under kompressionsslaget. Eftersom vätskevolymen inte kan komprimeras in i utrymmet, utövar hydrostatisk kraft extrem påfrestning på interna komponenter:
Ventilplattans brott: Dynamiska trycktoppar som överstiger sträckgränsen för vassstål (klassad upp till 1 200–1 500 MPa draghållfasthet) orsakar omedelbar utmattningssprickning eller strukturell splittring.
Cylinderfoder och kolvpoäng: Flytande köldmedium tvättar bort den skyddande smörjoljefilmen på cylinderväggarna. Metall-till-metallkontakt ökar friktionstemperaturerna, vilket resulterar i skåror i fodret och att kolvringen fastnar.
Kon-Stångdeformation: Hydrostatiska krafter lägger kraftiga axiella belastningar och böjningsbelastningar på vevstakar, vilket orsakar böjda stänger, förstörda stiftbussningar och skador på huvudlager.
Konstruerade kontroller och operativa envelope-standarder
För att skydda din kylkompressor och bibehålla långsiktig-tillförlitlighet inom kyllagringslösningar måste systemen arbeta strikt inom designgränserna
Suction Superheat Underhåll
Upprätthåll en konsekvent sugöverhettning mellan 5 K och 10 K vid kompressorns sugventil. Korrekt överhettning säkerställer fullständig ångfasövergång innan köldmediet når cylinderintaget.
Dimensionering av sugledningsackumulator
Installera dedikerade ackumulatorer dimensionerade för att hålla minst 50 % av systemets totala kylmedelsladdning, med interna värmeväxlarslingor eller öppningshål (1,5 mm till 2,0 mm) för att säkert mäta vätskekokning-.
Uppvärmningsprotokoll för vevhus
Håll vevhusvärmare (50W till 150W) spänningssatta under standby för att bibehålla oljetemperaturen 10 till 15 grader över omgivande sugmättnadstemperatur, vilket förhindrar utspädning av olja.
Expansionsventilkalibrering
Kalibrera termostatiska och elektroniska expansionsventiler baserat på topp- och dellastförhållanden för att förhindra överdimensionerad ventiljakt och vätsketransport.
Slutsats och riktlinjer för underhåll
Effektivt underhåll av kompressorn kräver kontinuerlig övervakning av sugtryck, utloppstemperatur och oljeklarhet. Genom att upprätthålla korrekta överhettningskontroller och observera tidiga diagnostiska symtom kan anläggningsoperatörer eliminera risker för vätskeuppslamning och förlänga cylinderns livslängd för industriella kylsystem.
